CesiumJS을 사용하여 3D 건축물 세워보기

남명 팀드모네 2021. 3. 29. 14:28

안녕하세욥. 플랫폼공작소입니당.



오늘은 CesiumJS을 사용하여 3D 건축물을 세워보겠습니다.



그나저나.. 어째서 프로그램 이름이 세슘일까요. 살모사나 독화살개구리 뭐 이런거면 어감도 귀엽도 참 좋을텐데요..


세슘하니까 후쿠시마 수산물이 생각나네요.



일본 초밥은 못참지. 맛있으면 0세슘.

아무튼, 각설하고 바로 코드 공개드립니다.



파일명 : 3d_building.html

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="utf-8">
  <!-- Include the CesiumJS JavaScript and CSS files -->
  <script src="https://cesium.com/downloads/cesiumjs/releases/1.79.1/Build/Cesium/Cesium.js"></script>
  <link href="https://cesium.com/downloads/cesiumjs/releases/1.79.1/Build/Cesium/Widgets/widgets.css" rel="stylesheet">
  <style type="text/css">
    #toggle-building { z-index: 1; position: fixed; top: 5px; left: 5px; }
  </style>
</head>
<body>
  <div id="cesiumContainer"></div>
  <button id="toggle-building">Toggle new building</button>

  <script>
    // Get your token from https://cesium.com/ion/tokens
    Cesium.Ion.defaultAccessToken = 'your_token_here';

    // Keep your Cesium.Ion.defaultAccessToken = 'your_token_here' line from above.
    // STEP 2 CODE
    // Initialize the viewer with Cesium World Terrain.
    const viewer = new Cesium.Viewer('cesiumContainer', {
      terrainProvider: Cesium.createWorldTerrain()
    });
    // Add Cesium OSM Buildings.
    const buildingsTileset = viewer.scene.primitives.add(Cesium.createOsmBuildings());
    // Fly the camera to Denver, Colorado at the given longitude, latitude, and height.
    viewer.camera.flyTo({
      destination: Cesium.Cartesian3.fromDegrees(-104.9965, 39.74248, 4000)
    });

    // STEP 3 CODE
    async function addBuildingGeoJSON() {
      // Load the GeoJSON file from Cesium ion.
      const geoJSONURL = await Cesium.IonResource.fromAssetId(your_asset_id_1);
      // Create the geometry from the GeoJSON, and clamp it to the ground.
      const geoJSON = await Cesium.GeoJsonDataSource.load(geoJSONURL, { clampToGround: true });
      // Add it to the scene.
      const dataSource = await viewer.dataSources.add(geoJSON);
      // By default, polygons in CesiumJS will be draped over all 3D content in the scene.
      // Modify the polygons so that this draping only applies to the terrain, not 3D buildings.
      for (const entity of dataSource.entities.values) {
        entity.polygon.classificationType = Cesium.ClassificationType.TERRAIN;
      }
      // Move the camera so that the polygon is in view.
      viewer.flyTo(dataSource);
    }
    addBuildingGeoJSON();

    // STEP 4 CODE
    // Hide individual buildings in this area using 3D Tiles Styling language.
    buildingsTileset.style = new Cesium.Cesium3DTileStyle({
      // Create a style rule to control each building's "show" property.
      show: {
        conditions : [
          // Any building that has this elementId will have `show = false`.
          ['${elementId} === 532245203', false],
          ['${elementId} === 332469316', false],
          ['${elementId} === 332469317', false],
          ['${elementId} === 235368665', false],
          ['${elementId} === 530288180', false],
          ['${elementId} === 530288179', false],
          // If a building does not have one of these elementIds, set `show = true`.
          [true, true]
        ]
      },
      // Set the default color style for this particular 3D Tileset.
      // For any building that has a `cesium#color` property, use that color, otherwise make it white.
      color: "Boolean(${feature['cesium#color']}) ? color(${feature['cesium#color']}) : color('#ffffff')"
    });

    // STEP 6 CODE
    // Add the 3D Tileset you created from your Cesium ion account.
    const newBuildingTileset = viewer.scene.primitives.add(
      new Cesium.Cesium3DTileset({
        url: Cesium.IonResource.fromAssetId(your_asset_id_2)
      })
    );
    // Move the camera to the new building.
    viewer.flyTo(newBuildingTileset);

    // STEP 7 CODE
    // Toggle the tileset's show property when the button is clicked.
    document.querySelector('#toggle-building').onclick = function() {
      newBuildingTileset.show = !newBuildingTileset.show;
    };
  </script>
</body>
</html>

토트리얼 코드에서 좀 오류가 있어서 제가 수정한 부분이 있어욥.



모국어가 한국어라면 아쉽지만 <meta charset="utf-8">를 꼭 기술해야합니다.



기술하지 않으면, 굳이 시간 들여 해결하고 싶지 않은 에러가 발생합니다.



혹시 위 코드를 동작시키려면



your_token_here, your_asset_id_1, your_asset_id_2에 값을 넣으셔야 합니다.



your_token_here은 토큰으로 cesium.com/ion/tokens 에서 발급하시면 되고..



your_asset_id_1은 새 건물을 추가하기 전에 영역을 표시하는 용도로 사용됩니다.

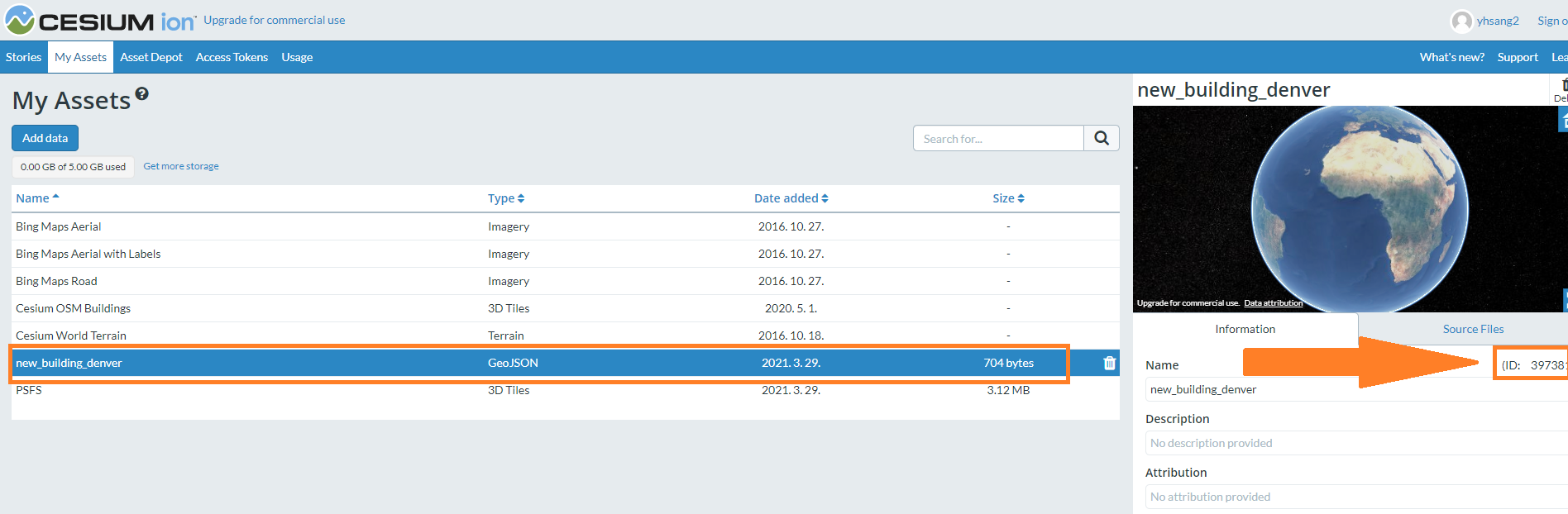

아래 파일을 다운받아 cesium.com/ion업로드하시면 id값을 발급받을 수 있습니다. 아래 사진을 참고해주세욥.



new_building_denver.geojson
0.00MB
참고 이미지1

your_asset_id_2는 3D 모델 건물 (3D 타일로 타일)이고



cesium.com/ion에 아래 파일을 다운받아 업로드하시면 id값을 발급받을 수 있습니다.



PSFS.glb
3.12MB

업로드 하신 후 Adjust tileset location 버튼을 클릭해주세욥.



위 사진을 참고하여 세팅해주세욥.

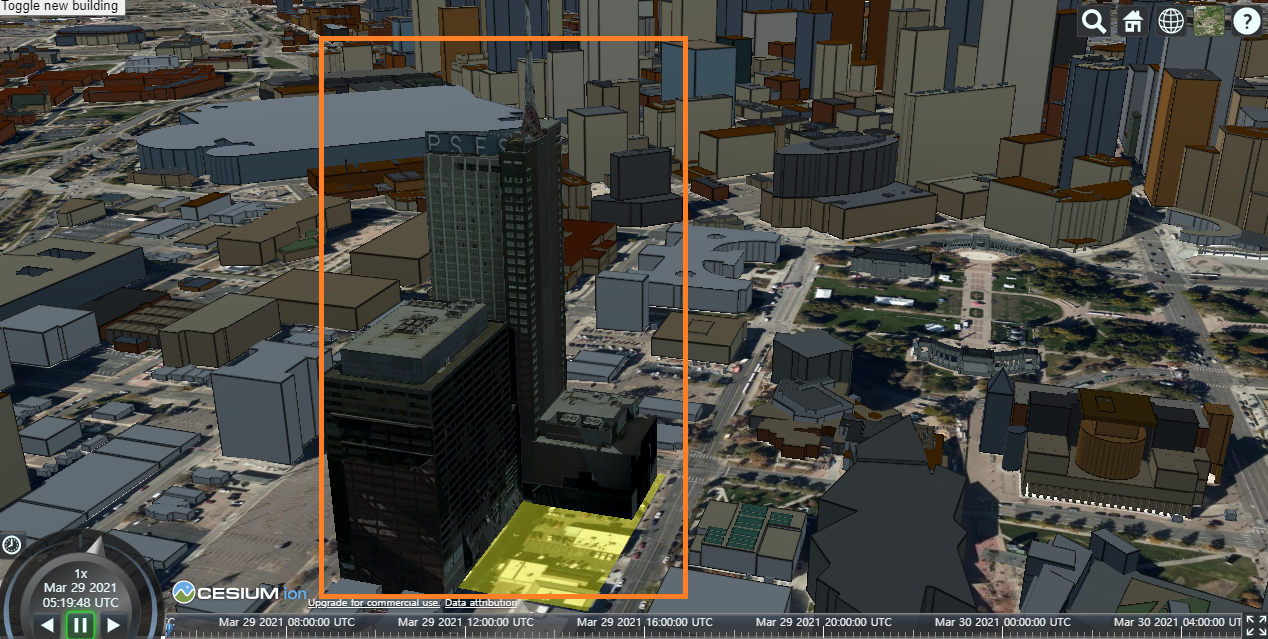

결과 :

저희가 업로드하였던 3D 건축물이 지도 위에 출력된 것을 확인할 수 있습니다.



위 내용을 조금 응용하면 '자르에어불 스피커'도 출력할 수 있습니다.





흠..

추가로 CesiumJS의 명명 어원은 원자 시계라고 하네요. 세슘원자시계는 세슘(Cs)이라는 원자가 내보내는 진동수를 기준으로 시간을 나타내는 것으로 국제표준 시간이라고 합니다. 세슘JS도 원자시계처럼 GIS를 정확하게 표현하고 싶다! 그런 의지에서 이렇게 명명하였다고 합니다.



끝~ 좋은 하루 되세욥



reference : cesium.com/about/
